お客様よりこんなお問合わせがありました。
「銅を加工すると切削液が青くなった。とくに加工に問題ないけど、、。切削液が変色すると別の不具合や悪い影響があるの？」

回答）「防錆性能が低下する」「銅系ワークが変色しやすくなる」などの悪影響が出ることもあります。
切削液に銅が溶け込むと液の色が青～緑色を帯びます。
すべての場合で悪影響が出るわけではありませんが、切削液によっては不具合が起きる恐れがあります。
このような実験データがあります。

実験：
原液を20倍希釈した切削液を準備し液を半分に分けます。一方を【銅粉テスト前】の液とします。
他方に銅粉1％を添加し、1か月間、連続的に専用の機械で振り混ぜ続けます。この液は銅を加工し液中に銅が溶け込んだ状態を想定しています。【銅粉テスト後】の液とします。
銅粉テスト前と後で、１）切削液の色（銅濃度）、２）防錆性能、３）銅系ワークの変色抑制性能について比較しました。

切削液は
・メカクリーンカットCA1（以下ＣＡ１と記載）
・切削液Ａ
・切削液Ｂ
の3品を比較しました。

結果：

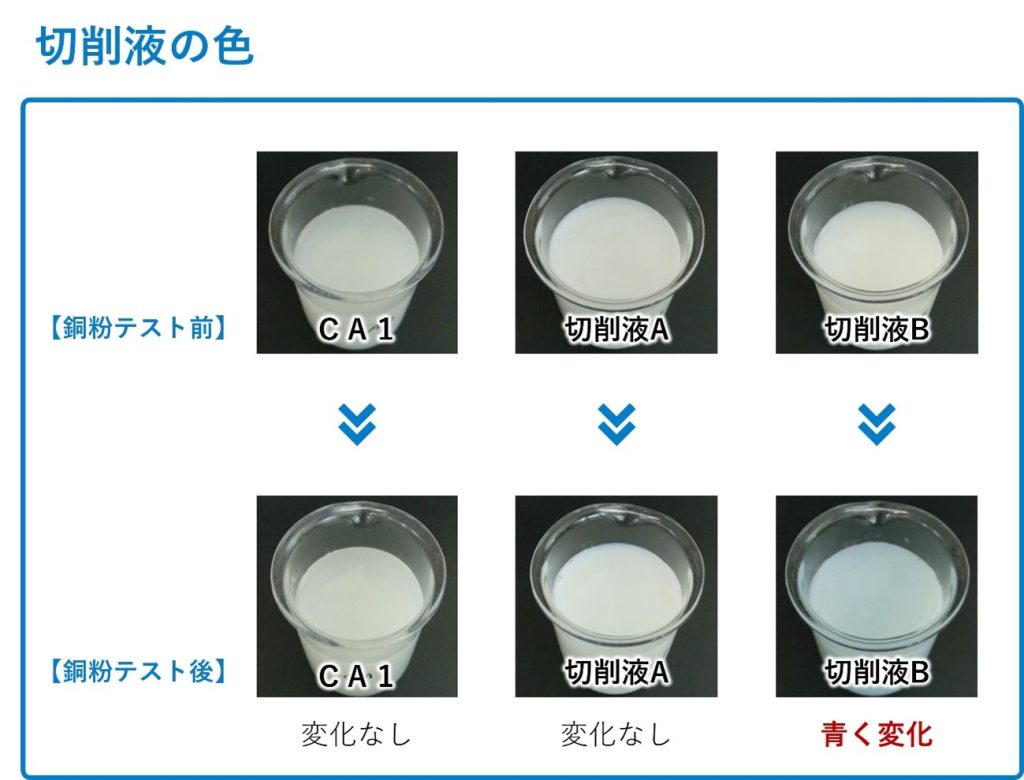

１）液の色は切削液Bが青みを帯び、CA1と切削液Ａは変化ありませんでした。
銅濃度を測定したところ、切削液Ｂが最も高く（銅が最も溶け込んでおり）、切削液Ａ、CA1の順に低くなりました。

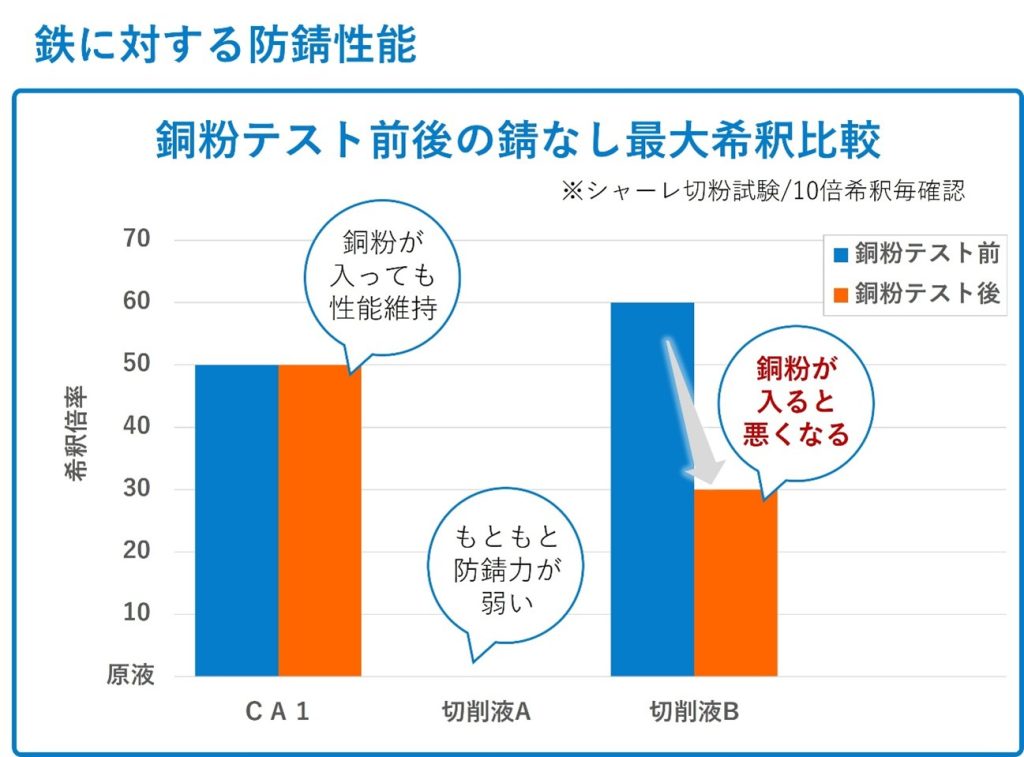

２）鉄に対する防錆性能は、切削液Ｂは急激に劣化していました。
CA1の防錆性能は銅粉テスト前（新液）では切削液Ｂよりわずかに劣るものの、銅粉テスト後でも防錆力を維持していました。
切削液Ａはもともとの防錆力が低く評価できませんでした。

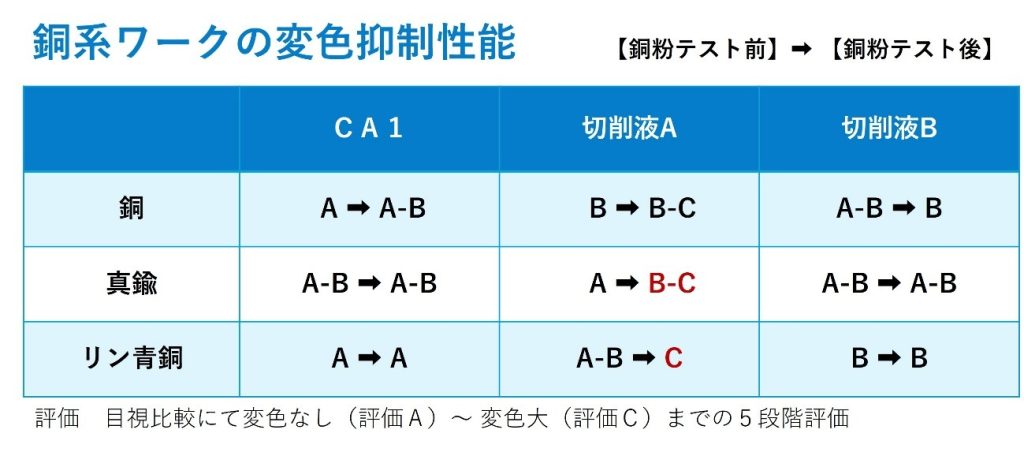

３）銅系ワークの変色抑制性能は切削液Aは明らかな劣化が見られました。CA1と切削液Ｂは大きな変化は見られませんでした（切削液Ｂはもともと変色が多めでしたが）。

上記切削液Ａは液の色が変わっていないのに「銅系ワークが変色しやすく」なってしまいました。
切削液Ｂは液が青くなり「防錆性能が低下」してしまいました。
もちろん、液の色が変わっても問題なく加工ができれば、（また防錆性能などの二次性能も問題なければ）OKです。

当社製品ではCA1のように加工材質に合わせた専用品があります。
こちらの記事もご覧ください。

切削液。なぜ鉄やステンレス、銅、アルミニウムなどの加工金属によって液を変える？

メカクリーンカットCA1に変更した、下記導入事例もぜひご覧ください。

銅切削加工時の水溶性切削液の変色抑制

切削剤についてお困りやご質問などございましたらお気軽にお問い合わせください。
